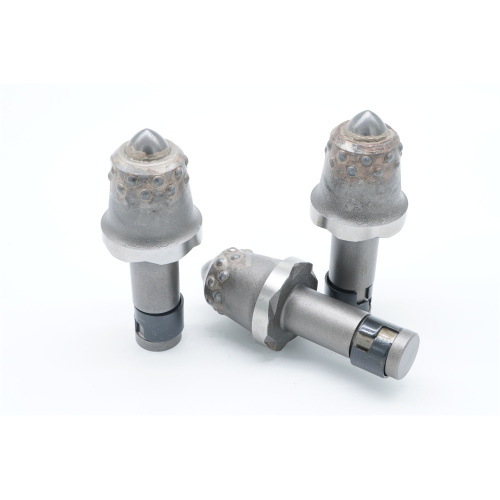

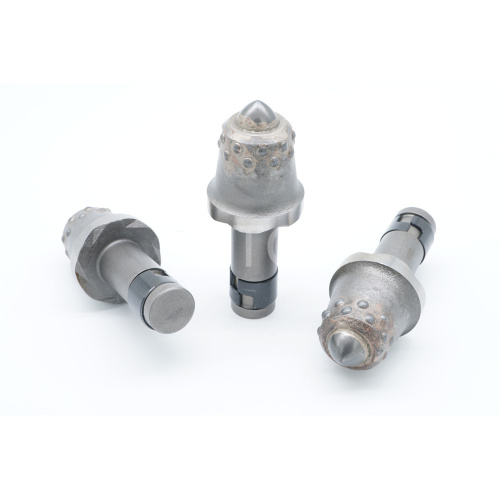

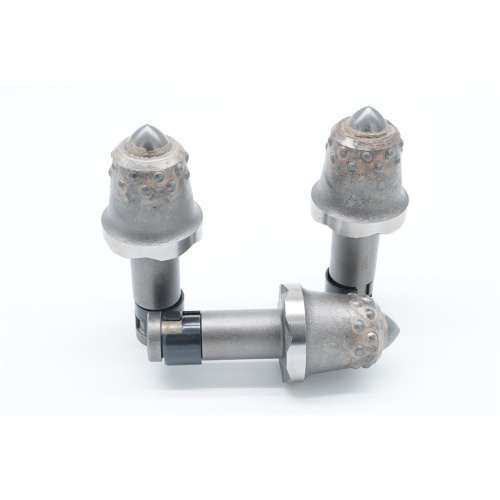

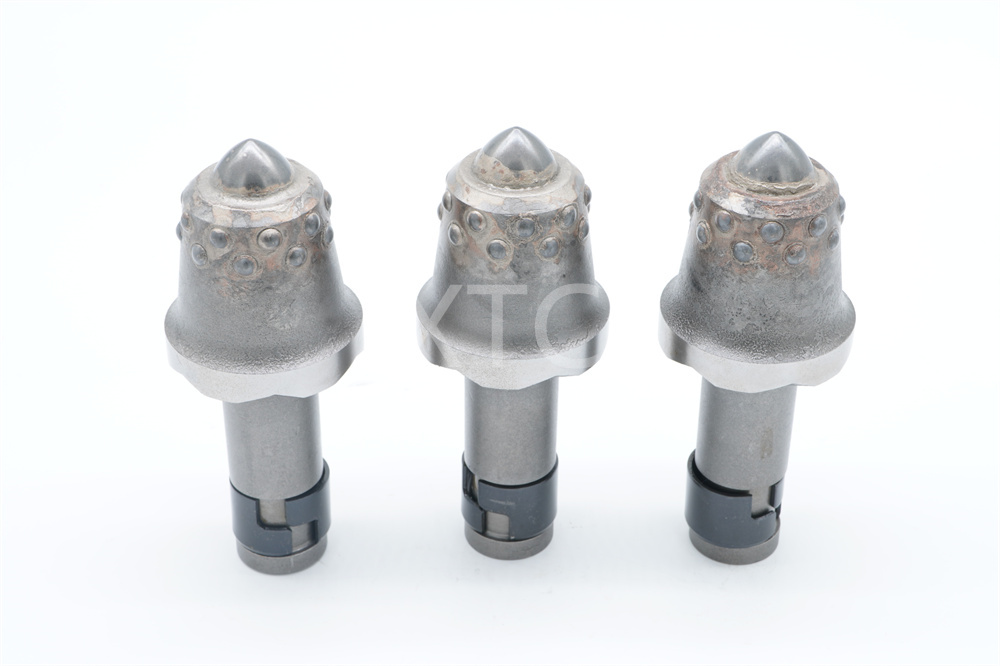

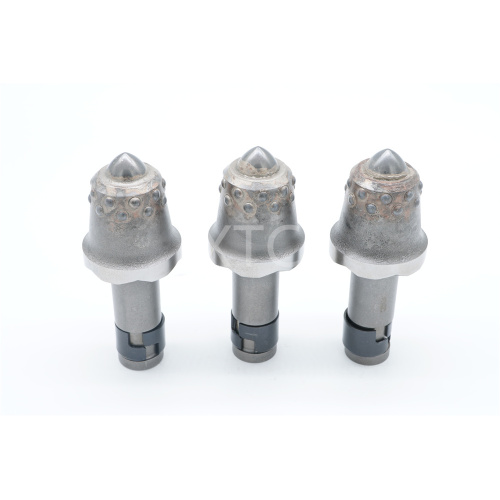

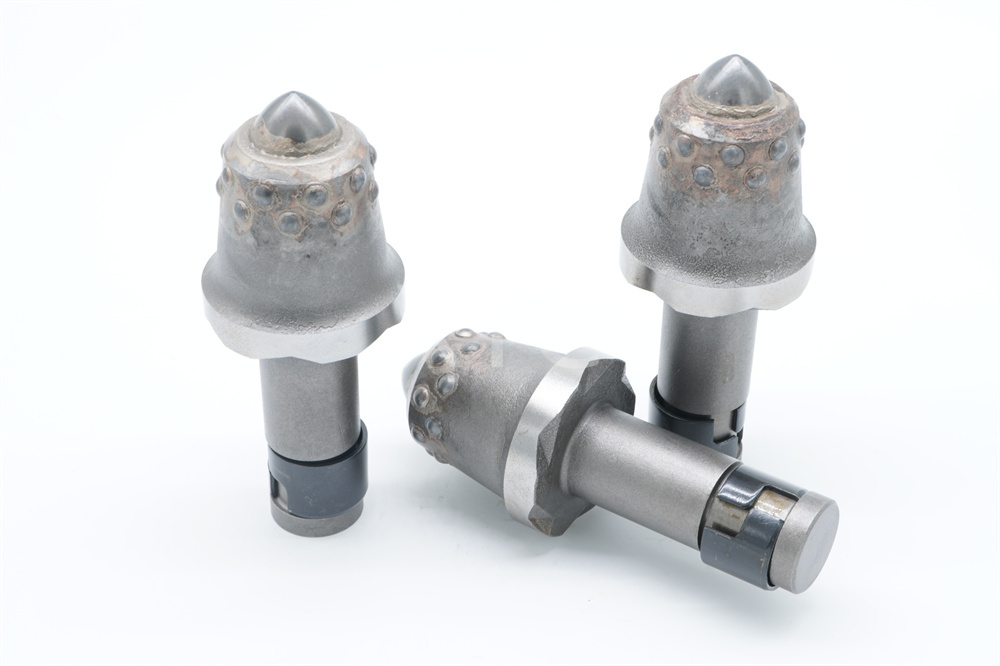

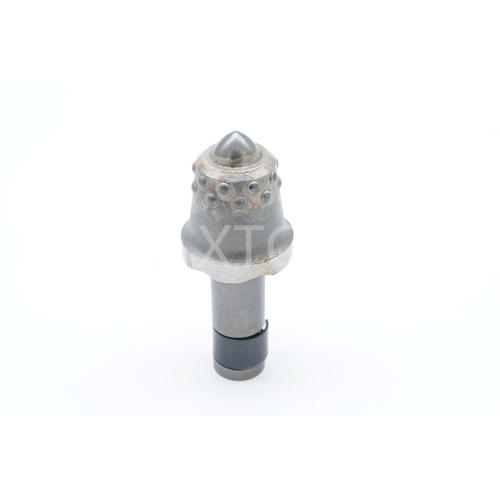

煤矿开采工具本体采用42CrMo 铬钼合金钢，因其卓越的抗疲劳性和冲击韧性而被选择。通过精确控制的淬火和回火工艺，该钢的表面硬度达到40-44 HRC ，同时保持核心延展性，这对于吸收重型采矿作业中的动态载荷至关重要。切削刀尖采用特定等级的碳化钨刀片（通常用于煤炭的 YG8/YG11C 或用于较硬地层的 YG15），根据以下因素进行战略选择：

• 靶材磨损指数

• 地层的单轴抗压强度 (UCS)

• 抗冲击要求

为了进一步提高性能，这些煤镐在关键磨损表面上采用了PTA（等离子转移电弧）耐磨堆焊。这种先进的表面工程技术可沉积硬度超过58 HRC 的金属基复合材料层（通常为 Fe-Cr-CW 合金），从而提供：

• 抗磨粒磨损性能提高 3-5 倍

• 降低切削过程中的摩擦系数

• 增强潮湿采矿条件下的腐蚀防护

几何设计结合了有限元优化的轮廓，以：

1. 最大限度地减少碳化物-钢界面处的应力集中

2. 优化切削过程中的切屑流动

3. 在刀具的整个使用寿命期间保持切削效率

这些采矿工具在以下方面表现出卓越的性能：

• 长壁和连续采矿系统

• 掘进机和 TBM 应用

• 露天采矿作业

通过适当的维护，U95-Z30 的使用寿命比传统截齿延长 30-50% ，从而显着降低刀具消耗率和生产周期中的停机时间。卓越的冶金技术、先进的涂层和人体工程学设计相结合，使这些煤矿钻头/煤镐成为现代采矿作业的高生产率解决方案。

该描述包括：

1. 材料科学规范

2. 热处理参数

3. 磨损机理分析

4. 应用工程原理

5. 性能基准数据

 切削尖端技术

工作尖端采用烧结碳化钨 (WC-Co) 嵌件，其钴含量根据应用要求精确校准在 6-12% 之间：

• YG8（8% Co） ：适用于大多数煤矿开采应用的标准牌号

• YG11C (11% Co) ：适用于高磨损条件

• YG15（15% Co） ：用于冲击密集地层

碳化物显微组织特点：

• 平均晶粒尺寸：1.5-3.0 μm（可提供亚微米级）

• 硬度：89-92 HRA

• 横向断裂强度：2500-3500 MPa

卓越的制造工艺

1. 精密锻造：

   • 1150-1200°C 闭式模锻

   • 定向颗粒流的应变率控制

   • 无飞边设计可提高材料效率

2. 真空钎焊：

   • 银基钎料合金 (BAg-24/BAg-28)

   • 工艺温度：750-800℃

   • 接头界面剪切强度>200 MPa

3. 焊后热处理：

   • 550°C 去应力退火

   • 微观结构均匀化

表面工程
PTA（等离子转移弧）涂层系统采用Fe-Cr-WC-Ni 金属基复合材料，具有：

• 涂层厚度：1.2-2.0毫米

• 显微硬度：58-62 HRC

• 耐磨性：3.5倍基材

• 典型组成：

  • 铬：25-30%

  • 宽：8-12%

  • 碳：3.5-4.5%

性能特点

• 耐磨性：在中等磨蚀性煤中运行 400-600 小时

• 抗冲击性：在 50J 冲击能量下可承受 >50,000 次循环

• 温度稳定性：在高达 450°C 的温度下仍能保持特性

• 耐腐蚀性：ASTM B117盐雾>500小时

特定于应用的设计特性

1. 几何优化：

   • 攻角：45±2°，实现最佳切屑形成

   • 后角：12-15°，最大限度减少后刀面磨损

   • 断屑槽几何形状可实现高效材料去除

2. 抗疲劳性：

   • 有限元优化过渡半径

   • 关键截面的残余压应力

   • 表面喷丸处理（阿尔门强度0.2-0.3mm）

质量保证协议

• 100% 超声波检测内部缺陷

• 带 5 点验证的硬度图

• 对所有焊接接头进行染料渗透检验

• 尺寸公差：关键特征为 ±0.15mm
