Send Message
Privacy statement: Your privacy is very important to Us. Our company promises not to disclose your personal information to any external company with out your explicit permission.
潜孔 (DTH) 钻井技术是现代凿岩工程中最关键的创新之一。潜孔钻头作为整个钻井系统的核心部件，直接决定钻井效率、使用寿命、工程成本和施工安全。潜孔钻头通过精密花键结构与潜孔冲击器连接。在高速钻进过程中，它们承受来自锤子活塞的强烈交变冲击载荷、持续的旋转扭矩和来自岩石颗粒的剧烈摩擦。这种恶劣的工作环境对材料性能、结构设计和制造工艺提出了极其严格的要求：钻头体必须具有高强度和抗疲劳性能，硬质合金齿必须具有优异的冲击韧性和耐磨性，以确保在复杂地质条件下稳定作业。...
近日，洛阳金鹭地质工具有限公司（简称XTC洛阳）在山东某金矿和辽宁某铁矿完成了MFH35‑T38R32‑4305凿岩杆现场性能试验。两项成绩优异，展现了优越的使用寿命、兼容性和稳定性，获得了矿山客户的一致好评，为公司凿岩钎杆产品的推广营销奠定了坚实的基础。 测试由XTC洛阳顶锤工具研发部主导，工程师全程监控，在真实采矿条件下进行。在山东金矿，钻杆与安百拓、盖亚等多种钻机以及跨平台的1838、23K凿岩机配对。数据显示，12个工作面的最大累计进尺为3,192米。大部分钻杆均因正常磨损而失效，使用寿命比现场现有产品延长1-2个工作面，整体性能优越。目前，该金矿已批量订购该钻杆，市场接受率进一步提高。 在辽宁铁矿，岩层多、岩石硬度变化大的恶劣条件下，该钻杆在徐工钻机和18U、1838凿岩机上稳定工作，未出现过早或中期故障。测试杆累计进尺3830米，最多连续工作面16个，达到行业领先水平。客户反映，XTC洛阳钻杆在效率和寿命方面具有明显优势，且质量比现有产品更加一致，非常适合大规模替代。 这两次真实测试充分证实了我们的 MFH35-T38R32-4305...
随着我国道路基础设施维护需求的不断增加，市场对道路铣刨作业的效率、精度、经济性提出了更高的要求。传统路面铣刨截齿在处理高硬度沥青混合料和复杂工况时面临磨损快、更换频繁、整体切削阻力大等挑战。针对这些行业痛点，洛阳XTC切削齿研发团队建立了相应的力学模型，用于铣床制造过程中的应力分析。通过大量的实验结果，他们证明切削力公式基本正确。在此基础上，他们分析了铣刨机切削齿切削力的影响因素，研发出了适用于高标号水泥、高硬度沥青等复杂工况的路面铣刨截齿SN02-1324。经过多次测试，显着提高铣刨效率，降低修路成本，延长切齿使用寿命20%-50%，受到用户一致好评。洛阳XTC路面铣刨截齿SN02-1324的主要优点： 1、超耐磨合金刀头采用洛阳XTC独家配方的碳钨合金材料，并采用先进的真空烧结技术加工而成，实现了合金刀头硬度与韧性的完美平衡。该合金的耐磨性比市场主流产品高25%左右，有效延长切削齿的使用寿命，减少铣床更换的停机时间，为客户节省实实在在的成本。...
洛阳金鹭地质工具有限公司正式推出其最新系列的一级破碎齿、二级破碎齿、三级破碎辊皮。该解决方案专为煤矿预破碎、煤矸石破碎、细矿石破碎而设计。通过材质升级、结构优化、先进钎焊技术，实现破碎效率、稳定性、使用寿命的全面提升。初级破碎齿——高冲击力、高咬合力的粗破碎芯作为齿辊破碎机的“先锋军”，初级破碎齿主要承担粗碎大块原煤和坚硬煤矸石的任务。新推出的初级破碎齿采用高强度合金钢基体和耐磨硬质合金复合技术，同时实现高冲击韧性和高耐磨性。独特的加大齿形和优化的排料角设计，使其在处理大块物料时，具有更强的破碎能力和更快的给料响应速度，降低堵料风险，为整机稳定运行奠定基础，同时提高整机使用寿命3-6倍。 二级破碎齿：粒度控制精准，破碎效率提高二级破碎机齿负责进一步细化物料的粒度。新一代二级破碎机齿在齿形设计上采用“梯度破碎面”结构，可有效控制物料在破碎区内的停留时间，使破碎更加均匀稳定。在材料方面，产品采用高铬耐磨材料和硬质合金强化技术，显着提高耐磨性和寿命。在持续高负载条件下，其稳定性和耐磨性表现突出，可有效降低设备停机频率和维护成本。...
钻头柄工作时，其尾端面直接承受凿岩机活塞的冲击接触，将活塞运动的冲击能从尾端传递给钻杆和钻头，从而进行钻进作业。同时，钻头柄的花键在凿岩机旋转套筒的带动下传递扭矩，使整个钻头系统旋转。钻头的内孔还受到快速流水和采矿潮湿环境的侵蚀，这意味着钻头在熔岩引起的腐蚀条件下工作。因此，钻头柄部的失效模式相当复杂，主要失效模式有以下几种。 1. 骨折柄部是钻头组件的最后一部分。在凿岩过程中，不可避免地要承受弯矩。同时，由于冲击压缩波在自由端和横截面变化点处的波反射，在柄部内部产生拉应力波。这种冲击压缩和拉应力的交替作用，加上矿井水的腐蚀作用，就会造成柄部的冲击腐蚀疲劳断裂。多次开采试验表明，最容易发生柄部断裂的部位是波形螺纹端部的偏心退让槽，其次是内孔内距柄部端面不远的密封圈槽角处的圆角过渡处。因此，提高这两个弱点的抗冲击疲劳性能势在必行。至于光滑内孔和外表面因腐蚀疲劳裂纹发展而引起的偶尔断裂，这种情况很少见，柄部往往在暴露之前就以其他方式失效。...
各类凿岩作业中的关键传力部件，也是传递冲击能量、清除岩粉的核心载体。它们的性能直接决定钻井效率、作业成本和设备安全。只有与工况精确匹配的钻具才能避免卡钻、折断等故障，保证作业高效稳定。洛阳XTC顶锤钻头凭借其技术优势和多场景适应性，正在帮助解决行业痛点。我公司顶锤钻具涵盖顶锤钻头、钻杆、接套、接柄三大核心品类，针对行业痛点提供针对性解决方案。 1.露天开采工作条件：岩石硬度变化较大（普拉奇硬度f=8-14），结构疏松易崩塌，作业强度高，对钻头的性能要求重点是抗冲击、耐磨、高效凿岩。推荐产品：耐磨顶锤钻头核心适配设计：与钻杆的连接面大，大大增加了冲击载荷，防止高强度作业时钻头脱落。露天采矿作业高度密集，需要长时间连续作业。岩石中可能含有沙子、砾石和金属颗粒，这些可能会对钻头的齿和外壁造成严重磨损。优化的钮齿排列采用“高密度、耐磨合金球齿和宽齿距设计”，以确保高效钻孔，同时最大限度地减少落石对钻头的损坏。 2....
随着全球能源需求持续增长，地质勘探不断向更深、更复杂的地层推进，高效、可靠、耐用的钻井工具已成为确保资源开采效率和成本控制的关键。洛阳金鲁硬质合金工具有限公司凭借在硬质合金材料方面的丰富专业知识，与国内领先的PDC制造商合作，推出了新一代用于煤炭开采和地质的高性能聚晶金刚石复合材料（PDC）钻具，为地下资源勘探和开采注入了强劲动力。 *深耕核心素材，奠定卓越基础作为专业硬质合金生产企业，洛阳金鲁深知“工欲善其事，必先利其器”的道理。钻具的性能上限从根本上取决于其岩心材料的质量。公司长期专注于金刚石复合片关键基材硬质合金的研发和生产。通过精确的成分配比、先进的烧结工艺和严格的质量控制，打造出具有高硬度、高耐磨性、优异的冲击韧性和良好的热稳定性的顶级硬质合金基体。这一核心优势为PDC钻头在极其恶劣的作业条件下保持性能稳定、延长使用寿命奠定了无与伦比的基础。...
我公司耐腐蚀潜孔锤在安徽宝武铁矿试验成功。使用寿命为2700米，是竞争对手（1000米）的2.7倍。钻孔速度较竞争对手提升10%，受到客户一致好评。 1.工况信息岩石特征：铁矿、沉积变质磁铁矿矿床。矿体主要为石英磁铁矿和花岗岩。岩石比较坚硬且完好。矿体顶底板主要为片岩、片麻岩。岩石坚硬，整体性好，稳定性中等。硬度约为F14-16，钻孔深度约为43米。 使用设备： KQTG-T150地下采矿潜孔钻机，无加油机；志高MLGF21/18-160T空压机，气压1.5-1.6MPa，转速30r/min，114mm×1.5m钻杆。 建设方式：设计开采规模500万吨/年，地质储量1.99亿吨。采用地下开采、立井开发。采矿方法为分段露天开采，然后回填。年产铁精矿174万吨。 2、用户痛点码头施工采用湿式除尘方式（清水通过压缩空气进入钻杆→潜孔锤→钻头），通过喷入大量水进行抑尘。钻孔过程中注水量过多，导致潜孔锤内部缺乏油润滑，零件腐蚀严重。传统潜孔冲击器的使用寿命极短。竞品潜孔锤的寿命为1000米，使用成本太高。用户需要改善现状，提高潜孔锤的使用寿命。...
在所有类型的挖掘和采矿作业中，煤镐是关键的切削部件，其性能直接影响作业效率、成本和设备寿命。不同的应用条件对镐的性能要求不同。只有深入了解这些要求，才能准确匹配拣货，实现高效作业。下面，我们将详细探讨不同应用条件下煤镐的性能要求。 1. 煤炭开采1.1 松软煤层（普雷特硬度f≤3）性能要求：在这种条件下，煤层相对坚硬，破岩阻力最小。然而，煤镐必须具有高切削效率。由于切削时无效的摩擦很容易导致过热，因此煤镐必须具有良好的散热性能。此外，为了确保快速穿透煤层，煤镐的锋利度至关重要。 - 合适的镐：通常使用普通镐。锋利的刀头设计，可有效降低切削阻力，提高挖掘速度； 1.2 中硬煤层（3<f≤6）性能要求：中硬煤层对截齿的耐磨性提出了更高的要求。随着煤层硬度的增加，截齿磨损加速，缩短截齿的使用寿命并需要经常更换。因此，截齿必须具有表面耐磨增强功能，以承受这些高度磨蚀的地层。 - 适应性强的截齿：这些截齿针对中硬煤层，具有表面耐磨加固功能。通过特殊材料和工艺，耐磨性提高2-3倍。在齿面热喷涂耐磨涂层可显着延长中硬煤层的使用寿命。 1.3...
在采矿和建材加工等重型工业战场中，齿辊破碎机的效率取决于其辊皮。传统铸造辊皮存在材质参差不齐、耐磨性不足等问题。 “每月更换”的频繁磨损会减慢生产速度，并给公司带来沉重的维护成本负担。现在，我公司的齿辊破碎机蒙皮采用创新的焊接工艺，取得了重大突破，彻底打破了传统产品的性能限制，以高效、耐磨的方式为破碎行业注入新动能。 1. 核心结构：坚韧基体铸骨，强化齿刃切削刃新型焊接辊皮源自“基齿”一体化精密设计，实现韧性与耐磨性的完美平衡。 1.1 基体：高韧性合金钢为抗冲击奠定坚实基础底座采用定制的高韧性合金钢制成，消除了传统铸件的脆性。处理后冲击韧性达到120J/cm2以上，有效防止铸造辊皮在受到煤矸石、矿石强烈冲击和压缩时常见的断裂、开裂风险。基体表面采用自动化堆焊工艺，在精确的温度控制下，耐磨焊丝均匀沉积，形成致密的耐磨过渡层，从根本上解决了铸造辊皮因材料分层而导致耐磨层脱落的问题。 1.2破碎齿：双效强化打造“硬而不脆”的破岩刀片破碎齿作为直接面对物料的核心部件，采用“堆焊和钎焊”双效技术来平衡硬度和抗冲击性。齿体采用含有铬、钼、钒等合金元素的耐磨药芯焊丝淬火，硬度稳定在HRC...
在井下截割过程中，如果掘进截齿遇到坚硬的岩层，特别是富含石英的岩层，截齿的截割阻力和强度会增加，导致截齿快速磨损失效，导致截割过程中材料消耗和停机时间迅速增加，降低掘进工作效率，增加掘进成本。洛阳XTC建立了相应的力学模型，用于隧道机掘进过程中截齿的受力分析。全岩隧道截割试验结果证明截割力公式基本正确。在此基础上，对全岩隧道掘进过程中滚刀切削力的影响因素进行了分析。隧道铣刀 S200-Z40MC1 专为石英等硬岩的地下开采而开发。经多家矿山公司测试，显着提高了掘进效率，降低了截割成本，延长了刀具使用寿命20%-50%，得到了用户的一致好评。 S200-Z40MC1 掘进机截齿的主要优点： 1、采用XTC自主研发的低钴超粗晶粒合金，头部采用XTC自主研发的高耐磨陶瓷耐磨涂层，耐磨性能优异，延长使用寿命； 2、采用40mm直径直通合金和独特的刀头几何形状，降低切削阻力，提高掘进效率； 3、大直径合金具有优异的抗冲击性、高硬度、韧性和抗热疲劳性能，适用于石英砂岩、玄武岩、花岗岩、石灰岩等硬岩工况；...
在石油钻井、地质勘探等领域，PDC钻头以其高耐磨性和高效钻井能力而得到广泛应用。但在实际操作中，PDC钻头常常因复合片的抗冲击能力不足和热磨损而过早失效。这可能表现为致密裂纹、分层或切削刃失效。当在硬夹层和砾石层等异质地层中作业时尤其如此，频繁的冲击载荷会显着增加故障风险。这种困境不仅缩短了钻头寿命，而且增加了钻井过程中更换钻头的频率，导致运营成本高昂。 图1 PDC钻头产品失效模式为了克服这一瓶颈，我公司近期对PDC复合片材实施了系统性再加工，有效提高了材料的韧性和稳定性。处理后，使用传统的落锤冲击测试仪对它们进行测试。经过多轮测试，未发现表面损坏。随后，使用重锤落锤法对复合片材进行极限性能测试。结果表明，再处理后的复合板材的平均冲击韧性提高了70%以上。经多次冲击后，复合片材无变形、碎裂，界面结合强度增强，无明显分层、开裂。...

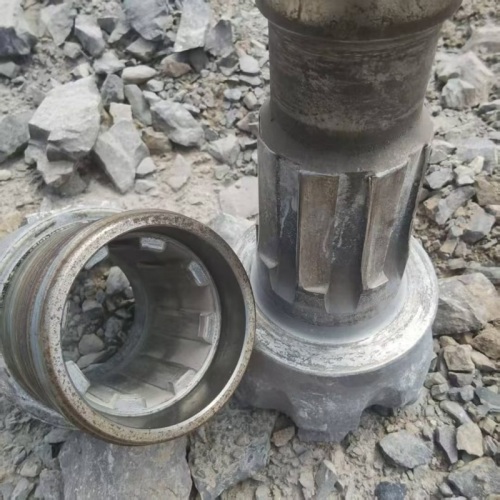

使用潜孔锤时，应在压缩空气中加入足够的润滑油，使潜孔锤内部以及卡钳套与钻头的接合处形成有效的润滑油膜，从而避免钻头柄外圆与卡钳套之间发生干摩擦，导致钻头折断。我们都知道，干摩擦会在金属表面产生800℃以上的高温，引起金属表面的结构变化，形成微裂纹，最终引起断裂。 2025年6月，客户A反映我司4个115mm潜孔钻头在后期使用过程中出现断裂。经过现场检查，我们的技术人员发现钻机使用的是粘度为150的废机油。这种高粘度导致作业时压缩空气引入的润滑油量较少。此外，该钻机缺乏干式除尘器，钻进时压缩空气中注入大量水，冲走冲击器内部以及卡钳套与钻头界面处的油污，无法形成有效的润滑膜。 通过金相检验在断口处检测出裂纹源。从金相照片可以看出，产品表面有明显烧伤，烧伤处有微小裂纹向内延伸。这是产生裂纹的主要原因。 我们建议客户在钻孔后提起锤子，关闭注水接口，然后打开压缩空气三分钟，以冲洗锤子内部的水渍。这将使冲击锤内部部件之间以及钻头柄和钻套之间形成足够的油膜，从而防止停机期间钻头柄生锈。我们还建议使用专为气动凿岩工具设计的润滑剂，并确保钻头在操作过程中得到适当润滑，实现每小时 2.3 升（每班 16...
一般来说，当煤矿截齿在井下采煤时遇到坚硬岩层，特别是富含石英的岩层时，截齿会遇到截割阻力增大、快速磨损失效，导致截割过程中材料消耗和停机时间增加，开采效率降低，开采成本增加。洛阳XTC通过分析采煤机截齿在采矿过程中所受的力，建立了采煤机截齿的力学模型。煤岩切削试验证实了切削力学公式的基本准确性。此外，他们还分析了煤炭和岩石破碎过程中切削力的影响因素，并开发了适用于富含石英等硬岩条件的 U170-Z35MC1 地下采矿截齿。多家矿山公司的现场测试表明，该截齿显着提高了采矿效率，降低了吨煤开采成本，使用寿命延长了约20%，赢得了用户的广泛赞誉。新型采煤截齿 U170-Z35MC1 的主要优点： 1. 洛阳XTC专有的低钴、超粗晶合金，具有增强的硬度、韧性和抗冲击性，使其适合在石英砂岩、玄武岩、花岗岩、石灰岩等硬岩条件下作业。 2、直径35mm的直合金立柱和独特的刀头几何形状，减少切削阻力，提高采矿效率。 3、洛阳XTC专有的高强度工具结构钢，保证机体具有高强度和韧性，降低恶劣工况下异常失效的风险。...
潜孔 (DTH) 钻头通过花键连接到冲击锤上，通过承受钻孔过程中冲击锤活塞的交替冲击载荷和旋转扭矩来破碎岩石。潜孔钻头在凿岩过程中必须承受高冲击载荷、扭矩和摩擦力，要求钻体和合金齿具有高的冲击韧性和良好的耐磨性。早期的潜孔钻头设计采用带有凿形切削刃的硬质合金齿。头上有两个凿形合金齿，呈十字形排列，钻头中央有一个排气孔。这种设计导致在坚硬地层中钻进时效率低下，并且合金齿磨损很快。...

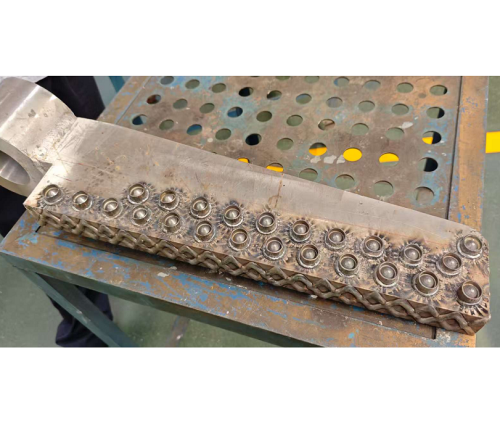

在火电厂燃料处理系统的核心环节中，拨盘长期受到煤块、矿石等物料的严重侵蚀和磨损，成为制约设备持续运行和维护成本的瓶颈。变速板作为燃料输送和分配的关键部件，工作环境极其恶劣，长期受到高速、高磨蚀性材料的冲击。传统材料或单一防护措施往往无法应对，导致拨盘经常出现严重磨损、变形，甚至失效。这不仅迫使电厂增加非计划停机更换和维修次数，推高备件采购和人工成本，而且直接威胁燃料供应系统的稳定运行，影响发电效率。针对送料板顽固磨损阻碍生产的问题，我公司为客户成功研发出创新的“双核耐磨强化技术”。通过碳化钨螺柱机械加固和高性能熔覆耐磨焊丝涂层的协同效应，我们为电厂馈电板构筑了前所未有的坚固防线，显着提高了其使用寿命和系统可靠性。 1.碳化钨螺柱深锚固：在卸料板易磨损的关键部位，尤其是迎料面。这些碳化钨螺柱就像“钢骨”一样深入基体。通过螺柱焊机的焊接方法和机械联锁的方法，使基体抵抗材料冲击、凿击和宏观塑性变形的能力大大增强，为整个强化系统奠定了坚实的基础。洛阳XTC TCS1903碳化钨螺柱： 碳化钨螺柱焊接效果：...

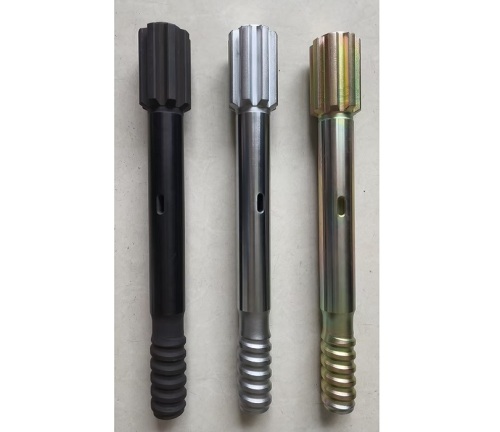

随着全球采矿和隧道工程效率持续增长，对高效耐用设备的需求持续增长。作为凿岩工具的核心部件，接柄技术迎来了一系列突破性创新。通过材料科学和制造工艺的升级，刀柄的耐磨性、抗疲劳性和整体使用寿命可以得到显着提高。 1、渗碳及表面硬化渗碳处理是将刀柄置于渗碳炉中，经过一段时间后，刀柄适配器表面和水孔内壁会产生耐磨硬化层。调质后表面55-60HRC，心部40-46HRC。表面淬火是采用高频感应加热淬火、回火得到同样的淬火效果，但不同工况下的使用寿命不同。对于软岩石工况可选择表面硬化处理，但对于硬岩石工况可选择渗碳处理，以提高产品的耐磨性和疲劳强度。 2、表面防腐蚀处理随着使用条件的复杂化，杆体在原有基础上进一步处理，如发黑、镀铬、磷化、涂装等处理方法。镀铬层的厚度约为0.05-0.1mm，硬度约为800-1000HV，使产品可以在潮湿或酸性环境中使用，但成本相对较高。发黑是通过化学方法在金属表面生成一层致密的氧化膜，厚度仅为0.5-1.5μm 。表面容易剥落，可在短期内防止生锈。磷化是在表面形成一层多孔结晶膜，厚度为1-50μm...
煤矿掘进和采矿工程中，遇到坚硬的煤矸石或岩层时，截齿的磨损会迅速增加，导致截齿消耗增加，生产停机时间延长，生产成本增加。 洛阳金鹭牌道路截齿（型号：J1TW-3879-Z35E14）专为硬岩工况开发，并经过国内外多项现场试验验证。该镐以更低的消耗和更好的运营效率在行业中赢得了良好的声誉和市场认可。 道路采矿镐J1TW-3879-Z35E14的主要优点： 1、8 %Co合金：采用金鹭自主研发、生产的8%Co合金，保护镐头，更耐磨。 2. 35mm直径合金：确保高效破碎岩石，并可定制以适应不同的工况。 3、优越的抗冲击性能：适用于抗压强度60～120Mpa的岩层。 4、特殊的金鹭热处理：该处理增强了工作时的抗冲击能力。显着延长镐在硬岩条件下的使用寿命。它还减少了镐的更换频率，从而降低了消费者的成本。近期在江苏徐州的招标测试中，金鹭路标头镐再次展现了优异的性能，与竞争对手相比，能耗降低了70%。 与N品牌相比，消耗量减少70%以上。...

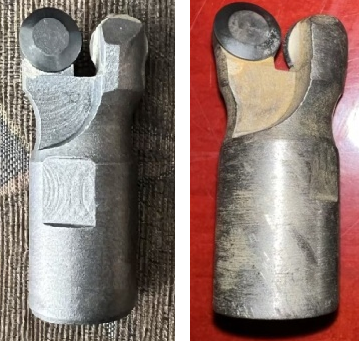

洛阳金鹭地质工具有限公司凿岩及施工工具事业部生产各种凿岩工具、煤矿截齿、施工工具、耐磨件和破碎工具。 2024年12月6日，我司锚杆钻头B1928-1305X1在内蒙古省乌海市某煤矿进行试验。与某品牌同型号竞品相比，我公司产品与竞品各使用2个钻锚孔。 2024年12月6日，我司锚杆钻头B1928-1305X1在内蒙古省乌海市某煤矿与国内品牌同型号产品进行了测试。使用我公司的两件产品和竞争对手的两件来钻锚孔。我公司产品的平均寿命为12.5米，平均贯入速度为0.672米/分钟。竞品平均寿命7米，平均穿透速度0.505米/分钟。下图展示了我们的部件使用前和使用后的情况。 下图为竞争对手的钻头使用前后对比图。...
凿岩工具包括钻头、钻杆、接套、接柄等，用于在岩石中钻炮孔。钎尾是连接凿岩机和钻杆的桥梁，用于传递凿岩机的冲击能和旋转扭矩。 作为钻机和钻具之间的关键连接部件，其加工质量直接影响能量传递效率和工具寿命。以下是一些制造要点： 1、材料选择高强度合金钢：如23CrNi3Mo、35CrMnSiA，必须具有高的疲劳抗力和冲击韧性。热处理工艺：整体渗碳、淬火热处理，保证心部和表面硬度。 2、关键结构处理尾端面：平面度误差≤0.05mm，确保与凿岩机活塞完美贴合，避免冲击能量损失。表面粗糙度Ra≤1.6μm ，减少摩擦损失。花键/六角驱动单元：采用数控铣削或拉削加工，齿形对称性≤0.1mm ，保证扭矩传递无偏载。 3、形位公差控制同轴度：驱动部分与尾端同轴度≤φ0.1mm，防止偏振。垂直度：端面与轴线的垂直度≤0.05mm /100mm。 4、表面处理喷丸处理：提高疲劳寿命，特别是在冲击载荷区域。磷化/镀锌：防锈处理，延长井下使用寿命。 5....

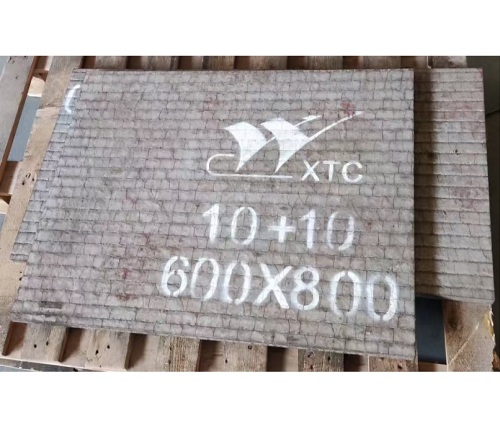

洛阳新天诚碳化铬堆焊（COO）板解决方案帮助北方某大型钨钼矿山将排矿机铲斗和底板的使用寿命提高3倍以上，实现显着优化
洛阳金鹭地质工具有限公司成立于2012年，是“金鹭”硬质合金骨干企业之一，由母公司XTC全资控股，致力于凿岩工具、建筑工具、煤矿开采工具、耐磨破碎工具等高品质钨产品的生产和销售。一期建设投资13亿元人民币。在矿山领域，铲斗和破碎筛分设备的耐磨性直接影响矿山的生产能力和成本。北方某大型钨钼矿山长期以来因传统耐磨材料寿命短而受到限制。其铲斗和翻矿机底板平均每月需要更换一次，每年平均停机检修时间超过300小时，已成为制约生产效率的瓶颈。 2024年，该矿采用了洛阳XTC的COO板材解决方案，有效提高了设备寿命，综合成本显着优化。铲斗及翻矿机底板寿命提高3倍以上。 洛阳XTC...
联系我们
Privacy statement: Your privacy is very important to Us. Our company promises not to disclose your personal information to any external company with out your explicit permission.
Fill in more information so that we can get in touch with you faster
Privacy statement: Your privacy is very important to Us. Our company promises not to disclose your personal information to any external company with out your explicit permission.
