刀柄接头失效分析

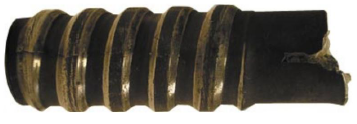

1. 骨折

​

柄部是钻头组件的最后一部分。在凿岩过程中，不可避免地要承受弯矩。同时，由于冲击压缩波在自由端和横截面变化点处的波反射，在柄部内部产生拉应力波。这种冲击压缩和拉应力的交替作用，加上矿井水的腐蚀作用，就会造成柄部的冲击腐蚀疲劳断裂。多次开采试验表明，最容易发生柄部断裂的部位是波形螺纹端部的偏心退让槽，其次是内孔内距柄部端面不远的密封圈槽角处的圆角过渡处。因此，提高这两个弱点的抗冲击疲劳性能势在必行。至于光滑内孔和外表面因腐蚀疲劳裂纹发展而引起的偶尔断裂，这种情况很少见，柄部往往在暴露之前就以其他方式失效。

2、尾端面损伤

钻头尾部端面在活塞冲击和压应力作用下的损坏一般有以下几种情况：钻头尾部端面直接承受凿岩机活塞的冲击接触，端面剥落是常见的损坏形式。当端面发生大而深的剥落时，会出现更严重的损坏，这会恶化活塞与钻头尾部的接触，甚至可能造成活塞损坏。

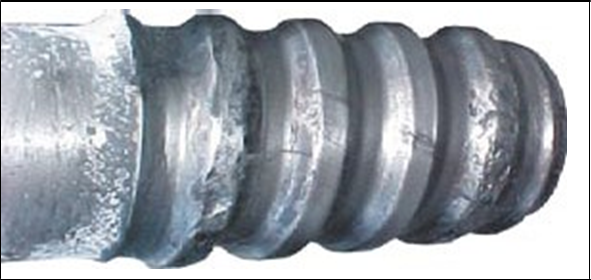

3、波形螺纹的磨损

在凿岩过程中，活塞对钻头的每次冲击都会引起钻头与钻套之间的波形螺纹间隙的回弹运动，从而导致波形螺纹产生冲击磨损。当磨损达到一定程度时，钻头与钻套螺纹之间的间隙过大，造成螺纹不对中，出现严重的“卡住”现象，使钻杆装卸困难。因此，除了解决前两种失效模式外，提高波形线的耐磨性也是一个重要问题。

洛阳金鹭地质工具有限公司专业从事接柄加工、制造。通过研究刀柄接头故障，严格控制制造过程中各工序的加工精度，使产品使用寿命长、问题少、更省心省力。
